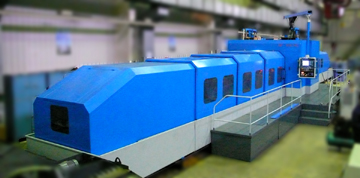

HZ-078 CNC型數控精密直線滾動導軌磨床，適用于直線滾動導軌的精密成形加工。產品采用具有國際首創性質的多磨頭組合、多向切入式成形磨削直線導軌的方法，公司擁有自主知識產權。
機床具有下列特點：
■ 自主創新、國際上獨特的機構布局，采用高剛性的龍門式框架結構；
■ 多磨頭組合技術。其中兩只磨頭置于橫梁導軌前側，另一只臥式磨頭置于橫梁導軌后側；
■ 機床主導軌副的制造技術；
■ 多組砂輪在線修整技術；
■ 大型工作臺低速(2米/分) 無爬行技術；
■ 機床熱變形控制技術(溫控、隔熱)；
■ 砂輪在線動平衡和恒線速控制技術；
■ 冷卻自動跟蹤技術；
■ 多軸數控聯動控制及光柵閉環反饋技術。
機床直線運動軸及其功能：
Y軸 左立式磨頭水平進給；
V軸 右立式磨頭水平進給；
U軸 左修整金剛滾輪進給；
W軸 右修整金剛滾輪進給；
Z軸 臥式磨頭垂直進給；
B軸 臥式磨頭水平進給；
A軸 臥式磨頭修整金剛滾輪進給；
C1軸 左立式磨頭垂直進給；
C2軸 右立式磨頭垂直進給；
X軸 工作臺往復進給；
SP 三個主軸恒線速運動以上10軸中Y、V、Z、B軸為交流伺服全閉環數控軸，U、W、A、C1、C2為交流伺服半閉環數控軸，X為液壓驅動的非數控周，由PLC控制。
主要規格和技術參數：
| 型號 | HZ-077 CNC HZ-078 CNC | |||
| 可磨削導軌寬度 | mm | 15-100 | ||
| 可磨削直線導軌長度 | GGB普通型 | m | 4、6 | |
| SSR重載型 | m | 4、6 | ||
| 工作臺速度 | m/min | 3-16 | 2-16 | |
| 三磨頭砂輪恒線速 | m/s | 30-34 | ||
| 微進給量 | mm | 0.001 | ||
| 工件滾道對基準的平行度 | mm | HZ-077CNC 0.0025/500 0.004/1000 0.008/3000 0.01/4000 0.012/6000 | ||
| HZ-078CNC 0.002/500 0.003/1000 0.008/3000 0.015/6000 | ||||
| 重復精度 | mm | 0.002 | ||
| 定位精度 | mm | 0.003 | ||
| 工件表面粗糙度 | um | Ra0.4(表面無振痕) | ||
| 程序磨削工件尺寸的一致性 | mm | 0.008 | ||
由于技術不斷發展本冊僅供參考 詳情咨詢
